工業級變頻冷水機組丨晶圓制造±0.1℃刻蝕/鍍膜工藝用冷卻方案

工業級變頻冷水機組丨晶圓制造±0.1℃刻蝕/鍍膜工藝用冷卻方案

　　在半導體晶圓制造中，工業級變頻冷水機組通過蒸汽壓縮式制冷循環+變頻控制技術，為光刻、蝕刻、離子注入等核心工藝提供±0.1℃準確溫控的冷卻方案。

　　一、核心冷卻技術方案

　　雙循環系統架構：采用板式換熱器+閉式冷卻塔，通過純水介質實現晶圓制造設備（如光刻機、蝕刻機）的初級冷卻。集成變頻壓縮機+電子膨脹閥，根據負載動態調節制冷劑流量，實現級調速。

　　準確溫控算法：PID+模糊控制結合進出口水溫傳感器與環境溫度預測模型，實時補償熱負載波動。

　　二、晶圓制造工藝適配性

　　1、光刻機熱管理

　　應用場景：EUV光刻機曝光過程中，激光器產生瞬時高熱。

　　解決方案：采用雙壓縮機冗余設計，在20℃~25℃區間實現±0.01℃波動，確保光刻膠均勻性。

　　2、離子注入散熱

　　工藝痛點：高能離子束撞擊晶圓表面產生局部高溫，導致?lián)诫s分布不均。

　　冷卻方案：通過-10℃低溫水冷系統，結合脈沖式水流控制，實現毫秒級降溫響應。

　　3、化學氣相沉積（CVD）

　　技術挑戰：反應腔體需維持高溫，但基座需冷卻至50℃防止熱應力開裂。

　　分區控溫：采用導熱油循環加熱+冷水機組分區冷卻，溫差梯度控制精度達±1℃。

　　三、能效與可靠性優化

　　變頻技術

　　負載匹配：通過PLC控制器實時監測冷卻水流量與溫度，自動調節壓縮機頻率，能效率提升。

　　軟啟動設計：避免啟動電流沖擊，延長設備壽命。

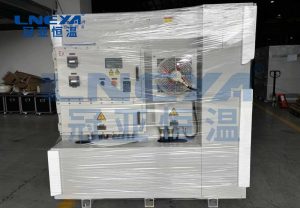

　　冠亞恒溫半導體Chiller高精度冷熱循環器按照不同產品類型，包括單通道和雙通道，主要有FLTZ變頻單通道系列（-100℃~+90℃）、FLTZ變頻多通道系列（-45℃~+90℃）、無壓縮機系列ETCU換熱控溫單元（+5℃-+90℃）

工業級變頻冷水機組通過雙循環架構+變頻控制+算法的技術組合，系統性解決晶圓制造中的熱管理難題，助力半導體制造降本增效。
