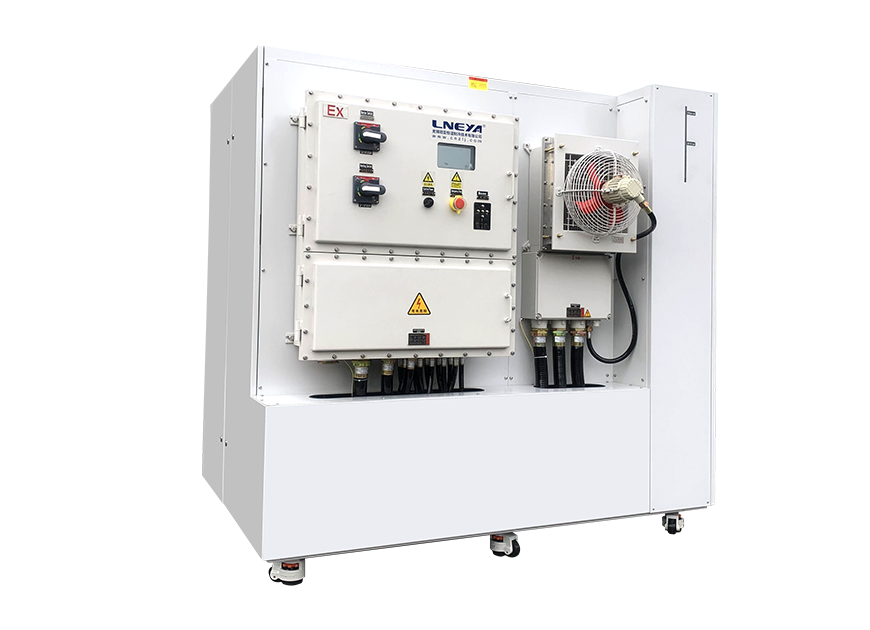

SR｜ZLF系列TCU換熱控溫單元













SR｜ZLF系列TCU換熱控溫單元















適用范圍




冠亞制冷TCU溫控系統可實現-120度~300度的動態控溫，TCU溫控系統采用現有的熱能（如蒸汽、冷卻水及超低溫液體——即“初級系統”）基礎設施集成到用來控制工藝設備溫度的單流體系統或二級回路中。












  全國服務熱線 400-100-3163
















































產品參數





Product Parameter











SR系列二次換熱式






型號
SR-35N

SR-35NS

SR-35NH

SR-35NSH
SR-50N

SR-50NS

SR-50NH

SR-50NSH
SR-80N

SR-80NS

SR-80NH

SR-80NSH
SR-125N

SR-125NS

SR-125NH

SR-125NSH
SR-200N

SR-200NS

SR-200NH

SR-200NSH




設備介質溫度范圍
-120～250度 （根據需方提供冷源熱源決定最大溫度值）

-40～135度（采用乙二醇水配方溶液可運行最寬溫度范圍）




SR-N
一組冷卻換熱器，一組加熱換熱器，通過比例調節閥控制冷熱量進入到換熱器，再通過統一介質輸入到反應釜夾套進行換熱控溫，系統內置有膨脹罐




SR-NS
具備SR- N功能之外，增加一組換熱器用于高溫降溫功能




SR-NH
具備SR- N功能之外，增加電輔助加熱功能




SR-NSH
具備SR- N功能之外，增加一組換熱器用于高溫降溫功能和電輔助加熱功能




膨脹罐容積
100L
200L
280L
390L
500L




換熱器面積
3.5㎡
5㎡
8㎡
12.5㎡
20㎡




電加熱功能 H
25kW
35kW
50kW
65kW
80kW





后綴有H型號帶電加熱功能




控制模式
前饋PID，模糊自建樹算法，LNEYA PLC控制器




通信
MODBUS RTU協議 RS485 接口,可選配 以太網接口/R232接口




溫度控制選擇
反應物料溫度控制




溫度反饋
設備導熱介質出口溫度、進口溫度、反應器物料溫度（外接溫度傳感器）三點溫度

溫度反饋：默認PT100




物料溫度反饋
物料溫度反饋：PT100或4～20mA或通信給定




溫度反饋：默認PT100




物料溫度精度
±1℃
±1℃
±1℃
±1℃
±1℃




流量/壓力 MAX
200L/min 2.5BAR
250L/min 2.5BAR
400L/min 2.5BAR
500L/min 2.5BAR
750L/min 2.5BAR




輸入、顯示
7寸彩色觸摸屏顯示與觸摸鍵輸入，溫度曲線顯示




安全保護
具有自我診斷功能，過載繼電器、熱保護裝置、低液位保護、傳感器故障保護等多種安全保障功能




執行閥件
比例調節閥 控制信號 4~20mA




管路材質
SUS304




接口尺寸
DN40
DN40
DN50
DN65
DN80




外型尺寸 cm
150*120*185
180*140*240
180*140*240
220*180*265
220*180*265




電源AC380V?50HZ
2.3kW
3.5kW
4.5kW
8kW
10.5kW




后綴H電源AC380V?50HZ
27.3kW
38.5kW
54.5kW
73kW
90.5kW




外殼材質
冷軋板噴塑 （標準顏色7035）






ZLF系列 直通式






型號
ZLF-35N

ZLF-35NS

ZLF-35NH

ZLF-35NSH
ZLF-50N

ZLF-50NS

ZLF-50NH

ZLF-50NSH
ZLF-80N

ZLF-80NS

ZLF-80NH

ZLF-80NSH
ZLF-125N

ZLF-125NS

ZLF-125NH

ZLF-125NSH
ZLF-200N

ZLF-200NS

ZLF-200NH

ZLF-200NSH




設備介質溫度范圍
?-45～250度 （根據需方提供冷源熱源決定最大溫度值）

-40～135度（采用乙二醇水配方溶液可運行最寬溫度范圍）




ZLF-N
采用主冷源/或主熱源通過比例調節系統流量，控制進入反應釜夾套的熱量，同時還有一組用于加熱或冷卻的換熱器控制升溫或降溫




ZLF-NS
具備ZLF- N功能之外，增加一組換熱器用于高溫降溫功能




ZLF-NH
具備ZLF- N功能之外，增加電輔助加熱功能




ZLF-NSH
具備ZLF- N功能之外，增加一組換熱器用于高溫降溫功能和電輔助加熱功能




換熱器面積
3.5㎡
5㎡
8㎡
12.5㎡
20㎡




電加熱功能 H
25kW
35kW
50kW
65kW
80kW





后綴有H型號帶電加熱功能




控制模式
前饋PID，模糊自建樹算法，LNEYA PLC控制器




通信
MODBUS RTU協議 RS485 接口,可選配 以太網接口/R232接口




溫度控制選擇
反應物料溫度控制




溫度反饋
設備導熱介質出口溫度、進口溫度、反應器物料溫度（外接溫度傳感器）三點溫度

溫度反饋：默認PT100




物料溫度反饋
物料溫度反饋：PT100或4～20mA或通信給定




溫度反饋：默認PT100




物料溫度精度
±1℃
±1℃
±1℃
±1℃
±1℃




流量/壓力 MAX
150L/min 2.5BAR
200L/min 2.5BAR
400L/min 2.5BAR
500L/min 2.5BAR
750L/min 2.5BAR




輸入、顯示
7寸彩色觸摸屏顯示與觸摸鍵輸入，溫度曲線顯示




安全保護
具有自我診斷功能，過載繼電器、熱保護裝置、低液位保護、傳感器故障保護等多種安全保障功能




執行閥件
比例調節閥 控制信號 4~20mA




管路材質
SUS304




接口尺寸
DN40
DN40
DN50
DN65
DN80




外型尺寸 cm
150*120*185
180*120*210
180*120*210
225*120*240
225*120*240




電源AC380V?50HZ
2.3kW
3.5kW
4.5kW
8kW
10.5kW




后綴H電源AC380V?50HZ
27.3kW
38.5kW
54.5kW
73kW
90.5kW




外殼材質
冷軋板噴塑 （標準顏色7035）



























行業應用





APPLICATION































新材料|特氣生產控溫解決方案









新材料，作為新近發展或正在發展的具有優異性能的結構材料和有特殊性質的功能材料，其研發和生產過程對溫度控制有著極高的要求。而特氣生產，如氧氣、氮?dú)狻鍤獾裙I(yè)氣體的制造，同樣需要精確的溫度控制來保證產品質量和生產效率。











































原料藥|中間體生產控溫解決方案









在原料藥的生產過程中，許多化學反應需要在特定的溫度范圍內進行。例如，在抗生素的生產中，溫度的細微變化都可能影響菌種的生長速度和產物的活性。因此，采用高精度溫控系統，如高低溫一體機或控溫反應釜油溫機，成為確保生產順利進行的關鍵。這些設備通過內置的高精度溫控系統，利用PID控溫技術，能夠?qū)崿F(xiàn)±0.1°C的控溫精度，確保每一個化學反應都能在適合的溫度下進行。











































蒸餾濃縮控溫解決方案









蒸餾濃縮基本原理是利用混合物中各組分揮發性的差異，在加熱條件下使易揮發組分汽化，隨后通過冷凝收集，從而達到分離和濃縮的目的。在這一復雜而精細的過程中，控溫技術不僅是確保操作順利進行的關鍵，也是影響產品質量和效率的重要因素。











































航空航天材料|試驗裝置控溫解決方案









在航空航天領域，材料的性能直接關系到飛行器的安全、可靠性和效率。隨著科技的進步，對航空航天材料的要求也越來越高，特別是在高溫、高壓、高速以及微重力等特殊環境下的表現。
