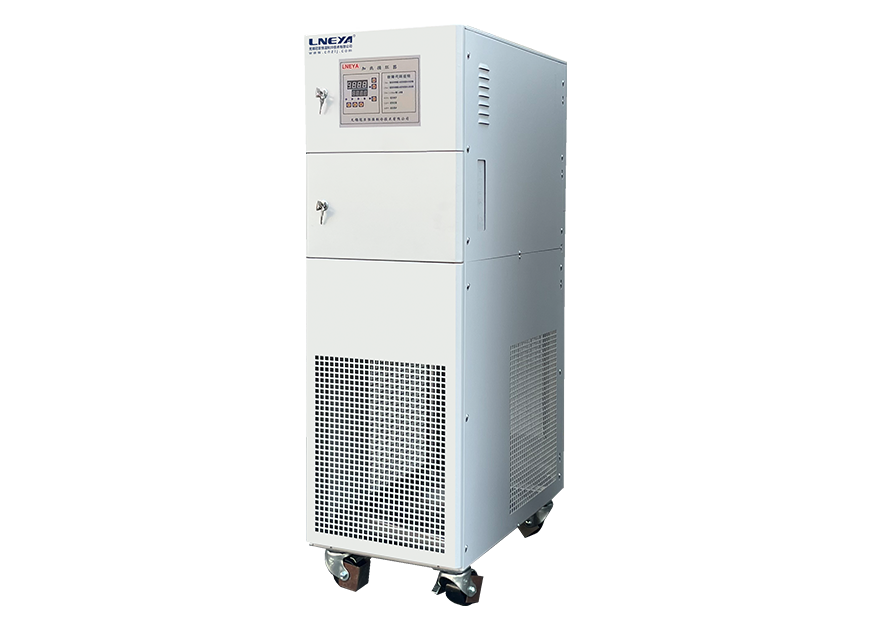

UC/LY系列加熱循環器
適用范圍
- 采?高溫降溫?藝，實現300℃~50℃降溫；
- 配備加熱冷卻?體容器，換熱?積大，升溫和降溫速率很快，導熱油需求量也?較?。?/li>
- 可實現連續升降溫；
- 循環密閉系統，?溫沒有油霧揮發，導熱油不會被氧化和褐化；
- 帶有矯正內循環溫度探頭PT100功能；
- 整個系統的液體循環是密閉的，系統帶有膨脹容器，膨脹容器和液體循環是絕熱的，不參與液體循環，只是機械連接；
品頁特點圖標-1.png)
產品參數
Product Parameter
LY系列
| 型號 | LY-5020 | LY-A020 | UC-5020 | UC-A1020 | UC-A1520 | |
| 介質溫度范圍 | RT+10℃～170℃ | |||||
| 介質溫度范圍 | Water cool+10℃～170℃ | |||||
| 溫控控制 | 模糊PID自適應控制器 | |||||
| 溫度控制選擇 | 導熱介質出口溫度控制 | |||||
| 溫度反饋 | 導熱介質溫度反饋 PT100 | |||||
| 溫控控制精度 | ±0.5℃ | |||||
| 加熱功率 | 5.5kW | 10kW | 5.5kW | 10kW | 15kW | |
| 冷卻能力 | 170℃ | 5.5kW | 10kW | 15kW | ||
| 100℃ | 4kW | 8kW | 12kW | |||
| 65℃ | 1.8kW | 3.4kW | 5kW | |||
| 流量/壓力 MAX | 35L/min 1.5BAR | 50L/min 1.5BAR | 35L/min 1.5BAR | 50L/min? 1.5BAR | 50L/min? 1.5BAR | |
| 加熱器 | 法蘭式管道電加熱器 | |||||
| 獨立溫度限位器 | 彩虹溫度保護器 | |||||
| 冷卻器 | 銅管鋁翅片風冷冷凝器 | 板式換熱器 | ||||
| 操作面板 | 顯示設定溫度和測量溫度，按鍵操作輸入溫度 | |||||
| 密閉循環系統 | 整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙?，低溫自?dòng)補充導熱介質。 | |||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | |
| 外型尺寸 cm | 40*70*130 | 40*70*130 | 40*70*130 | 40*70*130 | 70*100*175 | |
| 重量 | 70kg | 80kg | 78kg | 128kg | 170kg | |
| 電源 max AC 380V 50HZ |
6kW | 11kW | 6kW | 11kW | 16kW | |
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | |||||
| 選配 | 選配7寸彩色觸摸屏，記錄溫度曲線，數據導出采用excel格式 | |||||
| 選配 | SUS304外殼 | |||||
| 選配 | 選配外置觸摸屏控制器，通信線距離10m | |||||
| 選配 | 選配防爆型觸摸屏控制系統（ExdeIIBT4），通信線距離15m | |||||
| 選配電源 | 220V 60HZ?三相，440V～480V 60HZ?三相 | |||||
UC系列
| 型號 | UC-5530 UC-5530W |
UC-7530 UC-7530W |
UC-A1030 UC-A1030W |
UC-A1530W | UC-A2530W | UC-A3830W | UC-A6030W | UC-A9530W | UC-A13030N | |
| 介質溫度范圍 | RT+10℃～300℃ | |||||||||
| 介質溫度范圍 | Water cool+10℃～300℃ | |||||||||
| 溫控控制 | 模糊PID自適應控制器 | |||||||||
| 溫度控制選擇 | 導熱介質出口溫度控制 | |||||||||
| 顯示記錄 | 7寸彩色觸摸屏，記錄溫度曲線，數據導出采用excel格式 | |||||||||
| 溫度反饋 | 導熱介質溫度反饋?PT100 | |||||||||
| 溫控控制精度 | ±0.5℃ | |||||||||
| 加熱功率 | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW | |
| 冷卻能力 | 300℃ | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW |
| 200℃ | 5.5kW | 7.5kW | 10kW | 13kW | 25kW | 38kW | 60kW | 95kW | 130kW | |
| 100℃ | 4kW | 5kW | 7kW | 12kW | 20kW | 30kW | 48kW | 76kW | 100kW | |
| 65℃ | 1.8kW | 2.2kW | 3kW | 5kW | 8.5kW | 12kW | 19kW | 30kW | 40kW | |
| 循環泵流量、壓力Max | 35L/min 1.2BAR | 50L/min 1.2BAR | 50L/min 1.2BAR | 110L/min 1.5BAR | 150L/min 1.5BAR | 200L/min 1.5BAR | 250L/min 2.5BAR | 400L/min 2.5BAR | 400L/min 2.5BAR | |
| 加熱器 | 法蘭式管道電加熱器 | |||||||||
| 獨立溫度限位器 | 冠亞 | |||||||||
| 操作面板 | 顯示設定溫度和測量溫度 | |||||||||
| 安全防護 | 過載繼電器、熱保護裝置等多種安全保障功能。 | |||||||||
| 冷卻器 | 銅管鋁翅片風冷冷凝器 | 板式換熱器/列管式換熱器 | ||||||||
| 密閉循環系統 | 整個系統為全密閉系統，高溫時不會有油霧，系統在運行中不會因?yàn)楦邷厥箟毫ι仙?，低溫自?dòng)補充導熱介質。 | |||||||||
| 接口尺寸 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 | |
| 冷卻水接口（僅帶W水冷型） | ZG1/2 | ZG1/2 | ZG1/2 | ZG3/4 | DN20 PN16 | DN25 PN16 | DN32 PN16 | DN40 PN16 | DN50 PN16 | |
| 外形尺寸 cm | 40*70*130 | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 | |
| 重量kg | 110kg | 120kg | 160kg | 195kg | 265kg | 395kg | 615kg | 1220kg | 1400kg | |
| 電源 380V max | 7kW | 9kW | 12kW | 17kW | 28kW | 41kW | 65kW | 101kW | 136kW | |
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | |||||||||
| 選配電源 | 220V 60HZ?三相，440V～480V 60HZ?三相 | |||||||||
行業應用
APPLICATION
新材料|特氣生產控溫解決方案
新材料，作為新近發展或正在發展的具有優異性能的結構材料和有特殊性質的功能材料，其研發和生產過程對溫度控制有著極高的要求。而特氣生產，如氧氣、氮?dú)?、氬氣等工業氣體的制造，同樣需要精確的溫度控制來保證產品質量和生產效率。
原料藥|中間體生產控溫解決方案
在原料藥的生產過程中，許多化學反應需要在特定的溫度范圍內進行。例如，在抗生素的生產中，溫度的細微變化都可能影響菌種的生長速度和產物的活性。因此，采用高精度溫控系統，如高低溫一體機或控溫反應釜油溫機，成為確保生產順利進行的關鍵。這些設備通過內置的高精度溫控系統，利用PID控溫技術，能夠?qū)崿F(xiàn)±0.1°C的控溫精度，確保每一個化學反應都能在適合的溫度下進行。
蒸餾濃縮控溫解決方案
蒸餾濃縮基本原理是利用混合物中各組分揮發性的差異，在加熱條件下使易揮發組分汽化，隨后通過冷凝收集，從而達到分離和濃縮的目的。在這一復雜而精細的過程中，控溫技術不僅是確保操作順利進行的關鍵，也是影響產品質量和效率的重要因素。
航空航天材料|試驗裝置控溫解決方案
在航空航天領域，材料的性能直接關系到飛行器的安全、可靠性和效率。隨著科技的進步，對航空航天材料的要求也越來越高，特別是在高溫、高壓、高速以及微重力等特殊環境下的表現。
微通道|管式反應器控溫解決方案
針對微通道反應器持液量少、換熱能?強、循環系統 壓降?特點專?設計開發。
優化溫度采樣及響應速度，專?設計控制算法，能快速響應到控溫穩定；增強循環泵能?設計，滿?反應器?壓降需求；持續?溫降溫技術，滿?在?溫放熱反應時，需要冷熱恒溫控制時穩定運?。
