半導體刻蝕直冷機etch chiller的控溫技術及在刻蝕中的關鍵應用

半導體制造工藝對溫度控制的準確性有著嚴苛的要求，特別是在刻蝕環節，溫度波動會直接影響刻蝕速率、選擇比和線寬精度?？涛g直冷機etch chiller作為一種直接將制冷劑輸送至目標控溫元件的設備，在半導體刻蝕領應用廣泛。

　　一、熱力學原理與系統構成

　　刻蝕直冷機etch chiller的工作基礎建立在蒸氣壓縮制冷循環之上，但其技術實現路徑與傳統間接冷卻方式存在本質差異。制冷系統通過外界功實現熱量從低溫物體向高溫物體的轉移。直冷機的核心在于省卻了傳統冷卻系統中載冷劑這一中間傳熱介質，采用制冷劑直接蒸發吸熱的原理，在目標控溫元件內部完成相變換熱過程。

　　從系統構成來看，刻蝕直冷機etch chiller包含四大功能模塊：壓縮單元采用多級復疊技術，通常由谷輪渦旋壓縮機組成，負責將氣態制冷劑加壓至高溫高壓狀態；冷凝單元通過風冷或水冷方式使制冷劑液化；膨脹機構采用電子膨脹閥實現制冷劑節流降壓；蒸發單元?jiǎng)t直接集成在刻蝕設備的冷卻板內部。這種結構設計特別適合于半導體刻蝕設備中換熱面積有限但熱負荷較高的應用場景。

　　二、準確控溫機制分析

　　半導體刻蝕工藝通常要求溫度控制精度達到規定范圍以?xún)?nèi)，刻蝕直冷機etch chiller通過三項關鍵技術實現這一目標：在傳感器配置方面，系統在蒸發器進出口、壓縮機吸排氣端等多點布置PT100溫度傳感器和壓力變送器，實時監測制冷劑狀態參數；熱力學設計方面，采用混合制冷劑，優化蒸發溫度與刻蝕工藝需求的匹配度。

　　刻蝕直冷機etch chiller通過”高溫高壓制冷劑旁通回路”實現快速升溫功能，解決了傳統系統在變溫工況下響應滯后的問題。這種設計使系統在高溫運行狀態下仍能迅速切換至低溫模式，升降溫速率較間接冷卻系統有所提升，滿足了刻蝕工藝中對快速溫度切換的需求。

　　三、半導體刻蝕中的技術適配性

　　在干法刻蝕應用中，反應腔內的等離子體產生大量瞬時熱負荷，傳統水冷系統因熱容限制常出現溫度超調。

　　濕法刻蝕對溫度要求更嚴謹，微小的偏差可能導致刻蝕速率變化超過規定范圍內?？涛g直冷機etch chiller的蒸發溫度閉環控制配合變頻泵調節冷媒流量，確保了槽液溫度的均勻性。特別在深硅刻蝕等長時間工藝中，系統內置的膨脹罐維持了制冷劑流量穩定，避免了因熱負荷波動引起的刻蝕差異。

　　四、系統可靠性與維護特性

　　半導體制造對設備穩定性的要求較為嚴格，刻蝕直冷機etch chiller從三個方面保障持續運行：在冗余設計上，關鍵部件如壓縮機、水泵采用并聯配置，支持在線切換；安全防護方面設置高壓保護、相序保護和漏液檢測等多重機制。

　　實際運行數據顯示，在連續工作條件下，刻蝕直冷機etch chiller配備的7英寸觸摸屏可記錄溫度曲線和警告信息，便于集成到半導體工廠的監控系統。這種設計既滿足了晶圓廠對設備可追溯性的要求，也為預防性維護提供了數據支持。

　　刻蝕直冷機etch chiller憑借其直接換熱的原理優勢，在半導體制造領域應用廣泛。從熱力學角度看，該系統規避了傳統冷卻方式中的傳熱中間環節，實現了更快的熱響應速度和更高的溫度穩定性，以滿足半導體工業不斷演進的生產需求。

精密恒溫恒濕機組

冠亞恒溫LNEYA精密恒溫恒濕機組，超精密空調是?種能精準控制環境溫、濕度的空?調節設備，提供兩款設備型號，常規水冷款和迷你型風冷款。機組采??品質潔凈型?機、潔凈型箱體、?藝，避免?次環境污染

詳細信息

雙通道系列 Dual Channel Chiller

FLTZ系列雙通道Chillers主要用于半導體制程中對反應腔室溫度的精準控制，公司在系統中應用多種算法（PID、前饋PID、無模型自建樹算法），顯著提升系統的響應速度、控制精度和穩定性。

詳細信息

單通道系列 Single Channel Chiller

FLTZ系列單通道Chillers主要應用與半導體生產過程中及測試環節的溫度精準控制，公司在系統中應用多種算法（PID、前饋PID、無模型自建樹算法），實現系統快速響應、較高的控制精度。

詳細信息

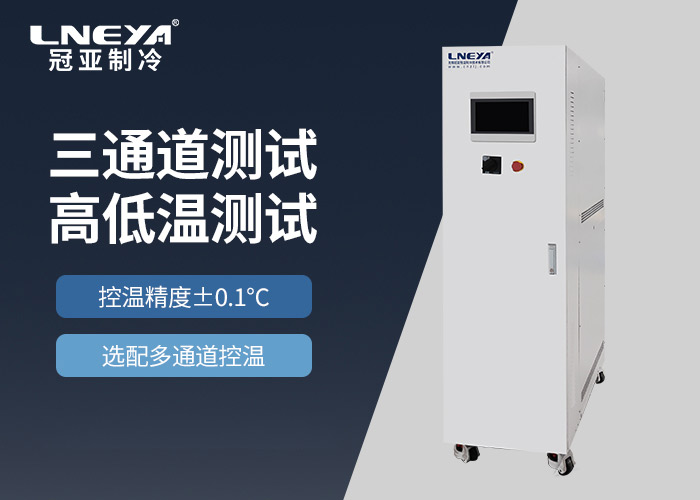

三通道系列 Triple Channel Chiller
