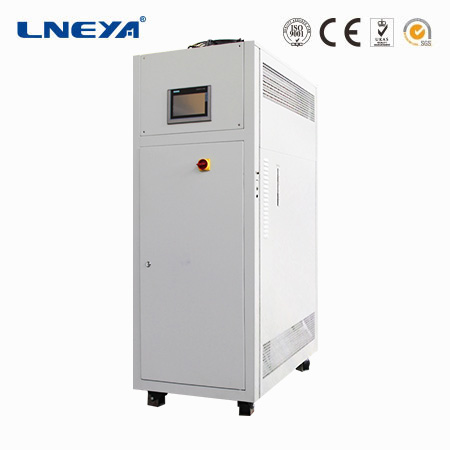

反應釜工藝控制系統

控溫系統結構設計原理和功能優勢

• 高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫；
• 采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。 膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

型號		SUNDI-955W	SUNDI-975W	SUNDI-9A10W	SUNDI-9A15W	SUNDI-9A25W	SUNDI-9A38W	SUNDI-9A60W	SUNDI-9A80W
介質溫度范圍		?-90℃～+250℃
控制系統		前饋PID ,無模型自建樹算法，PLC控制器
溫控模式選擇		物料溫度控制與設備出口溫度控制模式 可自由選擇
溫差控制		設備出口溫度與反應物料溫度的溫差可控制、可設定
通信協議		MODBUS RTU 協議 ?RS 485接口，以太網接口
外接入溫度反饋		PT100或4～20mA或通信給定（默認PT100)
溫度反饋		設備導熱介質 進口溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度
導熱介質溫控精度		±0.5℃
反應物料溫控精度		±1℃
加熱功率 kW		5.5	7.5	10	15	25	38	60	80
制冷量?kW?	250℃	5.5	7.5	10	15	25	38	60	80
	-85℃	0.5	0.7	0.85	1.3	1.9	3.5	6	8
流量/壓力 MAX L/min bar		35	50	60	110	150	250	400	400
		1.2	1.2	1.5	1.5	1.5	1.5	2.5	2.5
循環泵		磁力驅動泵
壓縮機		日立、泰康、谷輪、松洋、卡萊爾等壓縮機
操作面板		7英寸彩色觸摸屏，溫度曲線顯示、記錄
安全防護		具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A/R508B
接口尺寸		ZG3/4	ZG1	ZG1	ZG1	DN32 PN10	DN40 PN10	DN65 PN10	DN65 PN10
水冷型 W 溫度 20度		3400L/H 1.5bar~4bar ZG1	4500L/H 1.5bar~4bar ZG1	5200L/H 1.5bar~4bar ZG1 1/4	8m3/H 1.5bar~4bar DN40	12m3/H 1.5bar~4bar DN50	20m3/H 1.5bar~4bar DN65	30m3/H 1.5bar~4bar DN80	40m3/H 1.5bar~4bar DN100
外形尺寸 cm		80*120*185	80*120*185	80*120*185	150*100*185	200*145*205	200*145*205	250*160*225	300*160*225
重量kg		365	570	680	950	1400	1750	2400	3150
電源 380V 50HZ		16kW	27kW	30kW	42kW	59kW	83kW	130kW	188kW
選配電源		非標準電源需定制
選配		加熱功率25kW以內sundi系列可選配介質控溫精度士0.1℃，物料控溫精度±0.1℃

?
